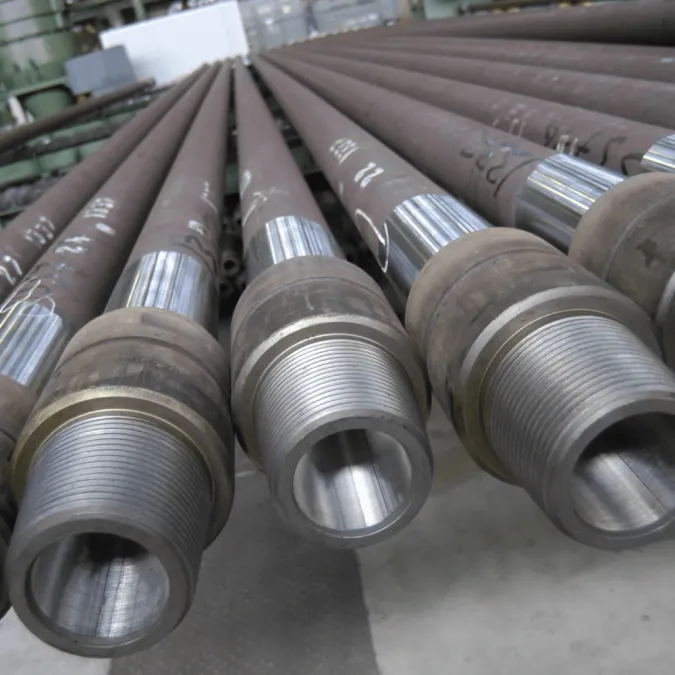

Высадка концов НКТ труб — НКВ, НКТВ и услуга от СВТЗ

Высадка концов НКТ труб — производственная услуга для получения насосно-компрессорных труб с высаженными наружу концами. Такая обработка усиливает зону резьбового соединения и применяется при изготовлении НКВ / НКТВ для эксплуатации, ремонта и обслуживания нефтяных и газовых скважин.

На производстве ООО «СВТЗ» выполняется высадка концов НКТ на заказ по востребованным типоразмерам: 48, 60, 73 и 89 мм. Подбираем геометрию высадки, группу прочности, нормативный документ и схему дальнейшей обработки под требования заказчика и условия эксплуатации.

Тип труб НКТ / НКВ

Диаметры 48–89 мм

Операция наружная высадка

Назначение усиление концов

Нужно рассчитать высадку концов НКТ?

Отправьте диаметр, толщину стенки, группу прочности, тип высадки, объём партии и требования к дальнейшим операциям — подготовим расчёт стоимости и сроков.

Запросить расчёт высадки НКТ

Что такое высадка концов НКТ

Высадка концов НКТ — это локальная пластическая деформация конца трубы, при которой в зоне соединения формируется утолщённая часть. За счёт этого можно получить исполнение с высаженными наружу концами, которое применяют при повышенных требованиях к резьбовой зоне, ресурсу соединения и работе насосно-компрессорной колонны.

В запросах такую операцию иногда называют “высадка конусов труб” или “НКТВ высадка”, но корректнее использовать формулировки высадка концов НКТ, наружная высадка концов, НКВ или НКТВ.

Важно: высадка не является простым “удлинением трубы НКТ”. Речь идёт об изменении геометрии конца трубы и усилении зоны соединения. Если требуется именно удлинённая наружная высадка, параметры нужно согласовывать отдельно по ТУ или спецификации заказчика.

Какие диаметры НКТ высаживаем

СВТЗ выполняет высадку концов НКТ по основным промышленным типоразмерам. Для расчёта важно указать не только диаметр, но и толщину стенки, внутренний диаметр, наружный диаметр высаженной части, длину высадки и группу прочности.

Типоразмер	Стенка	Внутренний диаметр	Наружный диаметр высадки	Длина высаженной части	Группы прочности	Связанная страница
НКТВ 48	4,0 мм	40,3 мм	53,2 мм	100 мм	Д, К, Е / H40, J55, K55, K72, N80, M65, L80	НКТ 48
НКТВ 60	5,0 мм	50,3 мм	65,9 мм	120 мм	Д, К, Е / H40, J55, K55, K72, N80, M65, L80	НКТ 60
НКТВ 73	5,5 мм	62,0 мм	78,6 мм	140 мм	Д, К, Е / H40, J55, K55, K72, N80, M65, L80	НКВ 73
НКТВ 73	7,0 мм	59,0 мм	78,6 мм	150 мм	Д, К, Е / H40, J55, K55, K72, N80, M65, L80	НКВ 73
НКТВ 89	6,5 мм	75,9 мм	95,2 мм	150 мм	Д, К, Е / H40, J55, K55, K72, N80, M65, L80	НКТ 89

Параметры и доступность конкретного исполнения согласуются по партии, нормативному документу и техническому заданию заказчика.

Гладкие и высаженные НКТ: в чём разница

Гладкая НКТ и труба с высаженными концами относятся к насосно-компрессорным трубам, но отличаются конструкцией концов и назначением. Гладкая труба применяется в типовых условиях. Высаженное исполнение выбирают, когда важна усиленная зона соединения и повышенный ресурс резьбовой части.

Гладкая НКТ

Что это: базовое исполнение насосно-компрессорной трубы без наружной высадки концов.

Когда подходит: типовые эксплуатационные и ремонтные задачи.

Посмотреть размеры НКТ

НКВ / НКТВ

Что это: труба с высаженными наружу концами и усиленной зоной соединения.

Когда подходит: повышенные требования к резьбовой зоне, ресурсу соединения и условиям эксплуатации.

Пример: НКВ 73

Отличие высадки НКТ от высадки бурильных труб

На этой странице описана услуга по высадке концов насосно-компрессорных труб НКТ. Для бурильных труб на сайте СВТЗ выделена отдельная услуга — высадка концов бурильных труб. Это разные типы продукции, разные эксплуатационные задачи и разные поисковые интенты.

Высадка НКТ: работа с насосно-компрессорными трубами для эксплуатации и ремонта скважин.
Высадка бурильных труб: работа с бурильной колонной и трубами для бурения.
НКВ / НКТВ: результат обработки концов НКТ, когда требуется наружная высадка.
СБТ: отдельный раздел бурильных труб, который не нужно смешивать с НКТ.

Оборудование и контроль при высадке концов НКТ

Высадка концов труб НКТ выполняется на производственном оборудовании с контролем параметров процесса. В работе учитываются режимы нагрева, деформации, геометрия высаженной части, внутренний диаметр, наружный диаметр высадки и требования к последующим операциям.

Каждая партия проходит контроль геометрических параметров, длины и диаметра высадки. При необходимости дополнительно согласуются резьбовые операции, контроль качества, дефектоскопия и комплект документов для приёмки.

Что указать для расчёта высадки НКТ

Чтобы быстрее рассчитать стоимость и сроки, направьте исходные данные по партии. Чем точнее параметры, тем быстрее можно подготовить корректное коммерческое предложение.

Тип трубы: НКТ, НКВ, НКТВ или требуемое исполнение по документации.
Диаметр: 48, 60, 73, 89 мм или другой типоразмер по согласованию.
Толщина стенки: например, 4,0; 5,0; 5,5; 6,5; 7,0 мм.
Длина высаженной части: стандартная или удлинённая наружная высадка.
Наружный диаметр высадки: по требуемой геометрии или нормативному документу.
Группа прочности: Д, К, Е, Л или группы по ГОСТ 31446-2017.
Объём партии: количество труб, общий метраж или масса.
Дополнительные операции: резьба, дефектоскопия, контроль, комплект документов.
Логистика: регион доставки, станция назначения или самовывоз.

Получить расчёт по высадке концов НКТ

Передайте параметры трубы и объём партии — подготовим КП, согласуем технологию, сроки и дальнейшие операции.

Запросить расчёт

Связанные НКТ и НКВ

Если вам нужно не только выполнить услугу высадки, но и подобрать готовую трубу или смежный типоразмер, используйте связанные страницы продукции.

НКТ 48 — базовый малый типоразмер.
НКТ 48 с удлинённой наружной высадкой — специсполнение УНВ.
НКТ 60 — гладкая труба 60×5,0.
НКВ 73 — труба с высаженными наружу концами.
НКТ 89 — типоразмер для повышенных эксплуатационных задач.
НКТ 102 — крупный типоразмер для проектных задач.
Размеры НКТ — таблица диаметров, веса и характеристик.

Гарантии и дополнительные операции

Объём, сроки и состав работ согласуются под конкретную партию. При необходимости высадка концов НКТ может дополняться резьбовыми операциями, контролем геометрии, оформлением сопроводительной документации и дефектоскопией труб.

Гарантийные условия, требования к транспортировке, монтажу и эксплуатации фиксируются при согласовании заказа и оформлении документов.

Часто задаваемые вопросы по высадке концов НКТ

Что такое высадка концов НКТ?

Высадка концов НКТ — это операция, при которой в зоне конца насосно-компрессорной трубы формируется утолщённая часть. Такое исполнение применяют для усиления зоны резьбового соединения и получения труб НКВ / НКТВ.

НКТВ и НКВ — это одно и то же?

В практических запросах эти обозначения часто используют для труб с высаженными наружу концами. При заказе лучше уточнять нормативный документ, тип соединения, геометрию высадки и требования к партии.

Гладкие и высаженные НКТ — в чём разница?

Гладкая НКТ не имеет наружной высадки концов. Высаженная труба имеет усиленную зону соединения, поэтому применяется при повышенных требованиях к резьбовой части и ресурсу соединения.

Можно ли за счёт высадки “удлинить” трубу НКТ?

Высадка не является обычным удлинением трубы. Это изменение геометрии конца трубы с формированием высаженной части. Если требуется удлинённая наружная высадка, параметры нужно согласовывать отдельно по ТУ или спецификации.

Какие диаметры НКТ можно высадить?

СВТЗ выполняет высадку концов для востребованных типоразмеров НКТ, включая 48, 60, 73 и 89 мм. Другие диаметры и исполнения согласуются по техническому заданию.

Какие данные нужны для расчёта услуги?

Для расчёта нужны диаметр, толщина стенки, группа прочности, длина высаженной части, наружный диаметр высадки, объём партии, дополнительные операции и требования к логистике.

Чем высадка концов НКТ отличается от высадки бурильных труб?

Высадка НКТ относится к насосно-компрессорным трубам для эксплуатации и ремонта скважин. Высадка бурильных труб относится к бурильной колонне и закрывает другой производственный и поисковый интент.

Можно ли добавить дефектоскопию после высадки?

Да, при необходимости можно согласовать дополнительный контроль и дефектоскопию труб после высадки концов.

Заказать высадку концов НКТ на СВТЗ

Если вам требуется высадка концов НКТ, изготовление НКВ / НКТВ или подбор исполнения с наружной высадкой под задачу эксплуатации скважин, отправьте параметры партии через сайт. Подготовим коммерческое предложение, согласуем технологию, сроки и комплект документов.

Высадка концов НКТ труб на заказ
